高圧受電設備の主遮断装置として、CB（遮断器）と並び最も目にする機会が多いのがLBS（高圧交流負荷開閉器）です。
しかし、そのシンプルさゆえに点検が「形骸化」しやすい設備でもあります。電気管理技術者として、事故を未然に防ぎ、かつ顧客に説得力のある説明をするためには、理論と現場の「不具合の予兆」をリンクさせなければなりません。
今回は、LBSの実務について、法令・基準・経験則を交えて詳しく解説します。

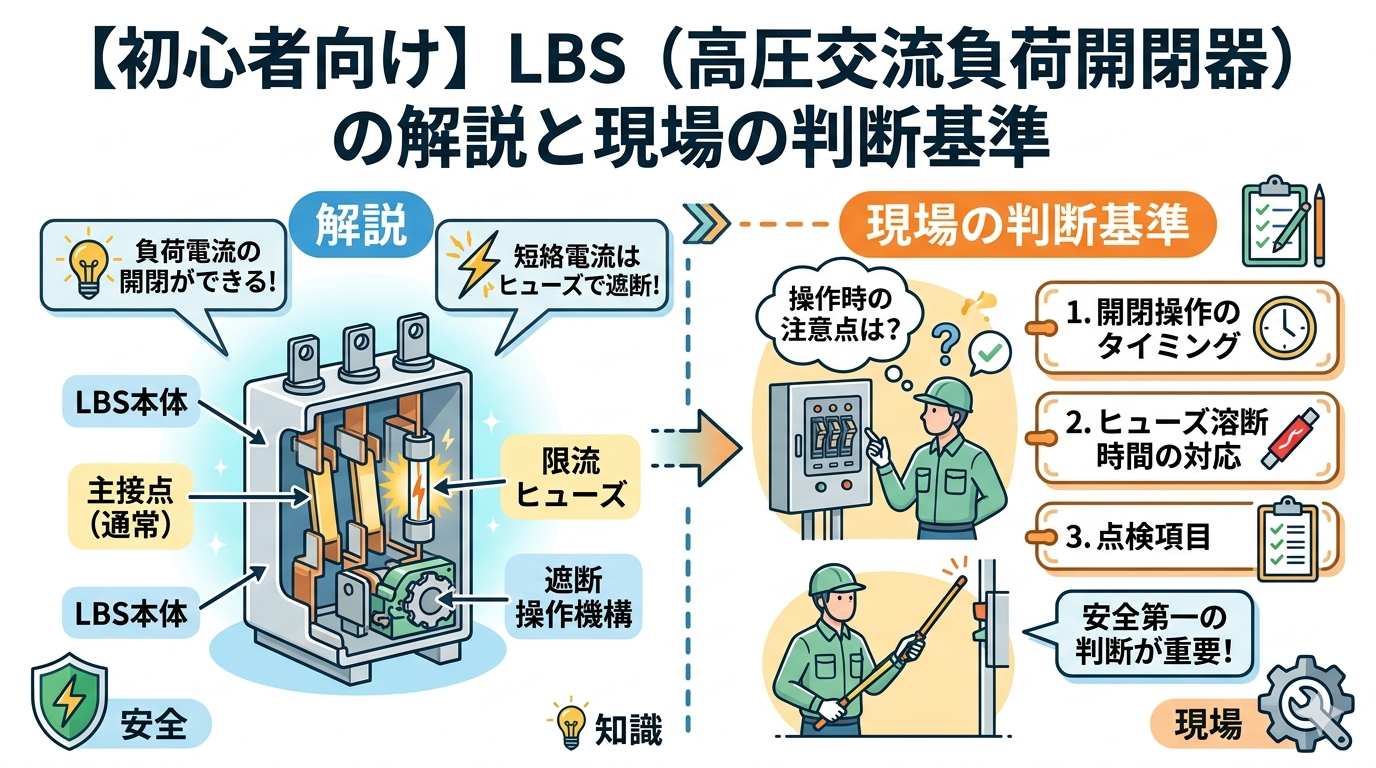

LBS（高圧交流負荷開閉器）の役割と「PF-S形」の法的根拠
LBSは、通常時の負荷電流を安全に開閉する装置です。しかし、LBS単体では短絡電流（事故電流）を遮断することはできません。そこで、電力ヒューズ（PF）と組み合わせて使用するのが一般的です。
また、LBSの操作は断路器(DS)を開閉する際と同じフック棒を使用します。
PF-S形の保護協力
LBSと電力ヒューズを組み合わせたものを「PF-S形」と呼びます。
- 負荷電流の開閉： LBSが担当
- 短絡電流の遮断： 電力ヒューズ（PF）が担当
- 欠相保護： ヒューズ溶断時にストライカが飛び出し、LBSを強制開放（トリップ）させる。
電気設備技術基準の解釈 第157条（抜粋）
「高圧又は特別高圧の電路には、その開閉のために開閉器を施設すること。……過電流が生じた際、電路を保護できるよう遮断器を施設するか、又はヒューズと開閉器を組み合わせて施設すること。」
現場では、この「LBSの開放スピード」と「ヒューズの溶断特性」が協調していることで、上位側の遮断器をトリップさせることなく、事故を局所化しています。
月次点検での「観察眼」：活電状態で何を見るか
月次点検では清掃や触診ができないため、「視覚・聴覚・嗅覚」をフル活用します。
異音とコロナ放電
キュービクル内が静かな時、「チリチリ」「ジジッ」といった音が聞こえないかを確認します。これは、絶縁支持物の汚れによるコロナ放電や、接触部不良による微細なアーク音である可能性があります。
変色と熱害のチェック
LBSの主回路端子、ヒューズクリップ部、ケーブル接続部を注視してください。
- ボルトのマーキングのズレ： 振動や熱伸縮で緩んでいないか。
- 端子の変色： 銅が酸化して黒ずんでいる、あるいは過熱で焼けて青紫になっていないか。
最近はサーモグラフィや放射温度計（非接触）での測定が主流ですが、LBSの端子が「光沢のある金属面」の場合、放射率の関係で温度が低く表示されることがあります。特にLBSの「上部端子」は熱が籠もりやすく、最も不具合が出やすいポイントです。
年次点検（停電点検）での核心実務
停電点検は、LBSのメカニズムを直接メンテナンスできる貴重な機会です。
接触抵抗測定の重要性
LBSの故障で最も怖いのが「接触不良による過熱焼損」です。目視で綺麗に見えても、内部の接触面が荒れていることがあります。
ストライカ引外し機構の連動点検
多くの現場で見落とされがちなのが、ストライカ連動の「遊び」です。
ヒューズが溶断した際に飛び出すピン（ストライカ）が、LBSのトリップバーを確実に押し下げ、三相同時に開放するかを確認します。
- 動作確認のコツ： 試験用のダミーヒューズ（ストライカ模倣品）を使い、軽く叩くだけで「バチン！」と勢いよく開放するかをテストします。
絶縁抵抗測定の判定
LBSの絶縁測定は「極間」「対地間」だけでなく、必ず「上下端子間（開路状態）」を測定してください。
| 測定箇所 | 判定基準（JIS/JEC基準） | 実務上の目標値 |
| 対地間 | 100MΩ以上 | 2,000MΩ以上 |
| 極間（相間） | 100MΩ以上 | 2,000MΩ以上 |
| 開路時上下端子間 | 100MΩ以上 | 5,000MΩ（カンスト） |
実務上、LBSの絶縁が100MΩを切るような場合は、塩害や塵埃によるトラッキングがかなり進行している証拠です。
技術用語と現場のトラブル事例
【ストライカの空打ち（Striker Misfire）】
ヒューズの向きを逆に取り付ける、あるいはLBSのトリップバーの調整ネジが緩んでいると、ヒューズが切れてもLBSが落ちません。これを「空打ち」と呼びます。この状態になると、残りの二相で電力が供給され続け、トランスの「欠相運転」による焼損事故を引き起こします。
【GR（地絡継電器）付きのLBS】
GR（地絡継電器）付きのLBSの場合、制御回路の点検も必須です。
- トリップコイルの断線確認： テスターで抵抗値を測り、コイルが焼き切れていないか確認します。
- 補助接点（AS）の清掃： 長年操作していないLBSの補助接点は酸化皮膜で導通不良を起こしやすく、遠方監視盤に「LBS閉路」の信号が飛ばない原因になります。
5. 消弧室の点検と「鳴き」への対処
LBSの「消弧室」は、負荷遮断時のアークを消すための重要パーツです。
消弧室の交換目安
- 内壁の焼損： アークによって内部の樹脂が炭化したり、大きく削れたりしていないか。
- クラック： 経年劣化で樹脂がもろくなり、ひび割れが生じていないか。
LBSの「鳴き」とは
湿度の高い日や雨の日に、LBS付近から「ジー」という音がすることを現場では「鳴き」と呼びます。これは主に絶縁支持物（エポキシ樹脂など）の表面を流れる漏れ電流（微弱な放電）です。
- 対策： 停電点検時にシリコンオイルで磨き上げるのが一般的ですが、根本解決には清掃の徹底と、キュービクル内の湿度管理（スペースヒーターの稼働確認）が必要です。
更新提案のタイミング：JEMA基準と実務の乖離
顧客から「まだ使えるのに、なぜ交換が必要なのか？」と問われた際、感覚ではなく数字で答える必要があります。
更新推奨時期
一般社団法人 日本電機工業会（JEMA）の「建築物用電気設備の更新推奨時期」では、高圧開閉器類の更新時期は以下のように定められています。
- LBS本体：15年
- 電力ヒューズ：10年
引用：JEMA 汎用高圧機器の保守点検指針
「更新推奨時期とは、通常の環境条件下で、通常の保守点検を行って使用した場合に、機器の信頼性が維持でき、安全に使用できる期間をいう。」
現場での交換判断のコツ
15年を超えたLBSは、たとえ絶縁が良くても「操作スプリングの疲労」や「樹脂の経年劣化」が進行しています。いざという時に「切れない」「入らない」というトラブルを防ぐため、15年を目安に計画的な更新を提案するのが管理技術者の誠実さです。
現場で起こりやすいミスと安全対策（KY）
LBSの操作や点検には命に関わるリスクが伴います。
- 検電の徹底：「LBSを開放したから、その二次側は無電圧だ」という思い込みは禁物です。裏送り（太陽光発電など）や、コンデンサの残留電荷による感電事故が多発しています。必ず高圧検電器で三相とも無電圧を確認してください。
- ヒューズの取り外し順序：高圧取手（絶縁棒）を使用してヒューズを抜き差しする際は、姿勢を安定させ、不意に落下させないように注意します。
- インターロックの確認：DS（断路器）とLBSが直列に入っている古い設備では、LBSを先に切ってからDSを開くという「インターロック」が正常に機能するか、あるいは誤操作しないような手順を再確認してください。
まとめ：LBS点検は「未来の事故」を防ぐ仕事
LBSは、普段はひっそりと佇んでいますが、いざ事故が起きた時には確実に作動し、設備を守らなければならない「最後の砦」です。
- 月次点検では五感を研ぎ澄ます。
- 年次点検では数値（接触抵抗・絶縁）とメカニズムの連動を徹底確認する。
- 15年を目安に、エビデンスに基づいた更新提案を行う。
これら一連の業務を愚直にこなすことこそが、電気管理技術者の実務の真髄です。この記事が、皆さんの現場点検の質を高める一助となれば幸いです。
技術基準・参考資料：
- 電気設備技術基準・解釈（経済産業省）
- 内線規程（一般社団法人 日本電気協会）
- JEMA（一般社団法人 日本電機工業会）高圧機器の保守点検資料
- 実務マニュアル（自家用電気工作物点検要領）
