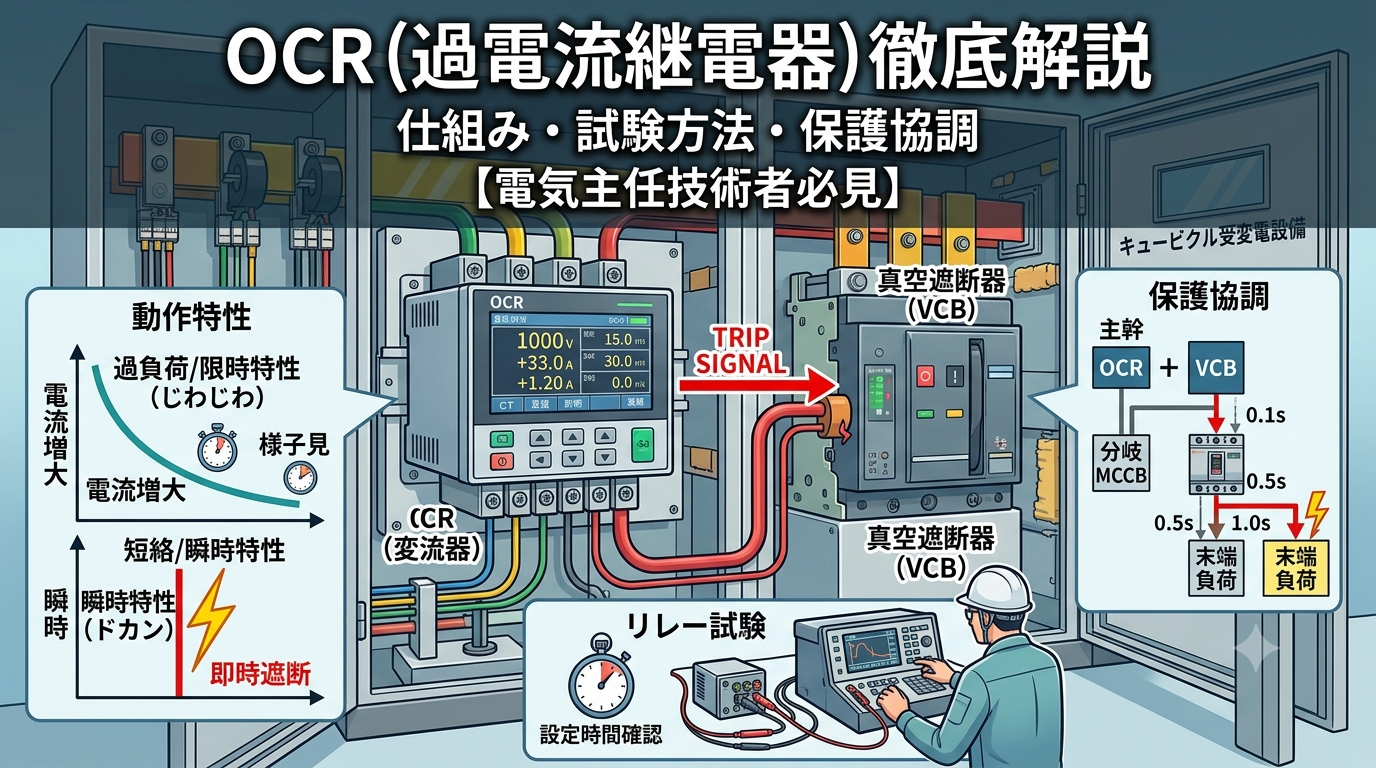

【電気主任技術者必見】OCR（過電流継電器）の仕組み・試験方法・保護協調を徹底解説

ビルや工場などの受変電設備において、極めて重要な役割を果たす「OCR（過電流継電器）」。電気設備を火災や事故から守るための司令塔ですが、その仕組みや試験方法を正確に理解しておくことは、保安管理において必須のスキルです。

本記事では、OCRの基本的な役割から、現場での試験手順・保護協調の考え方までをプロの視点で徹底解説します。

OCRの基本的な役割（なぜ必要なのか？）

ビルや工場などのキュービクルには、電力会社から高圧（6,600Vなど）の電気が供給されています。もし配線のショート（短絡）や、機器の使いすぎによる過電流がそのまま放置されれば、電線は焼き切れ、大火災や爆発事故に直結します。

OCRは、電路を流れる電流を常に監視し、「これ以上は危険だ！」と判断した瞬間に、遮断器（VCBなど）へ「電気を止めろ！」というトリップ信号を送るための頭脳（保護装置）です。

OCRが優秀なのは、異常のレベルに合わせて「止め方」を賢く使い分けられる点にあります。

主に以下の2つの特性を組み合わせて動作します。

じわじわと電流が増える「過負荷（使いすぎ）」の時に作動します。電流の大きさに反比例して、動作するまでの時間が変わるのが特徴です。

なぜ様子を見るのか？

大きなモーター、変圧器が始動する際、一時的に定格電流の数倍の電流（始動電流）が流れます。この瞬間に毎回電源が落ちていては業務に支障が出るため、「一時的なものならセーフ、長く続くようならアウト」と判断する賢さが必要です。

整定値はOCR表面の限時電流（A）のダイヤルにて確認できます。

落雷や機器の絶縁破壊による「ショート（短絡事故）」の時に作動します。あらかじめ設定した「一発アウト」の電流値を超えた瞬間、コンマ数秒（0.1秒以下など）の超ハイスピードで遮断器をトリップさせます。こちらには様子を見る猶予はありません。

整定値はOCR表面の瞬時電流（A）のダイヤルにて確認できます。

リンク

実務で誤解されやすいポイントですが、OCR自体には電気を遮断するスイッチの機能はありません。

OCRはあくまで「センサー・判断装置」です。物理的に高圧電気を切り離すのは、「遮断器（主にVCB：真空遮断器）」という別の大きな機器の役割です。

異常発生 ➡ OCRが検知・判断 ➡（トリップ信号）➡ 遮断器（VCB）が動作して停電

この連携によって、設備は守られています。

電気の保安管理（年次点検など）において、OCRが正常に機能するかどうかの確認は極めて重要です。ここでは試験の現場手順と注意点を解説します。

年次点検などで設備を停電させた際、専用の試験器を用いてOCRに擬似的な事故電流を流します。

回路の分離：CTTを使用してCT（変流器）の回路を確実に切り離します。これを怠ると、試験器からの電流が他の機器に回り込み、故障の原因になります。
試験器の接続：OCRの電流入力端子（CTT）に試験器を接続します。
動作特性試験（限時）：設定したタップ電流の何倍か（例：300%や700%）の電流を流し、遮断器に信号が送られるまでの時間を測定します。メーカーの動作曲線（カーブ）と照らし合わせ、許容範囲内かを確認します。
瞬時動作試験：設定値以上の電流を一瞬流し、瞬時にトリップ信号が出るかを確認します。
接点確認：遮断器（VCB）のトリップコイルまで確実に信号が届き、遮断器が物理的に「ガチャン」と開くかを確認します。

CT二次開放の厳禁：CTの二次回路を試験中に開放すると、CT自体が焼損したり、高電圧が発生して感電する危険があります。試験が終わるまで絶対に開放状態にしないでください。
トリップ回路の確認：OCRの動作試験だけでなく、最終的に遮断器が動作することを確認することがゴールです。試験器の出力設定ミスでリレーを焼損させないよう、電流値と時間の管理には細心の注意を払ってください。
記録と評価：過去のデータと比較し、特性が変化していないかを確認します。経年劣化により動作時間が遅くなっている場合は、リレーの更新時期を検討する必要があります。

例えば工場の末端でショートが起きた時、工場全体が停電してしまったら大損害です。

このように、事故が起きた場所の最も近いところだけを切り離すために、時間と電流の微調整（セッティング）を行うことを「保護協調」と呼びます。

リンク

OCR（過電流継電器）は、以下の特徴を持つ受変電設備の司令塔です。

電気設備を安全に運用するために、OCRの特性を正しく理解し、定期的な試験や適切な保護協調の維持に努めましょう。これらのメンテナンスが、大規模な事故を防ぎ、事業継続を守ることに繋がります。
