ZCT（零相変流器）の基礎知識：電気管理技術者が教える取付方向と実務の勘所

高圧受電設備の保安点検において、地絡保護の要となるのがZCT（零相変流器）です。実務では、単に設置するだけでなく、高圧ケーブルのシールド接地の処理や、取付方向を一歩間違えると「いざという時に動作しない」という重大なミスに繋がります。

本記事では、新人技術者や現場担当者が迷いやすいZCTの仕組みと、現場での具体的な注意点を解説します。

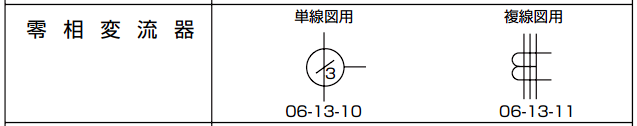

ZCT（零相変流器）とは？地絡保護の仕組み

ZCTは、電路に地絡（漏電）が発生した際に流れる「零相電流」を検出するための装置です。通常、往復の電流は互いに磁束を打ち消し合っていますが、地絡が発生するとそのバランスが崩れ、ZCTの二次側（ｋ・ｌ端子）に信号電流が流れます。

通常時の健全な回路では、各相の電流のベクトル和はゼロとなります。しかし、地絡事故が発生すると、事故点から大地を経由して電源側に戻る地絡電流（Ig）が発生します。ZCTはこの不平衡な電流によって鉄心内に生じた磁束を検出し、地絡継電器（GR/DGR）へ信号を送ります。

ZCTの設置には、主に「3線一括」と「B種接地」の2パターンがあります。現場での取付方向や配線の通し方を間違えると、地絡方向継電器（DGR）が誤動作または不動作となります。

高圧ケーブルの3線を一括してZCTの中へ通す方法です。

取付方向の基本：一般的に電源側をK、負荷側をLとします。(本体表面にアルファベットが記載されています)
シールド接地の処理（超重要）：
- 電源側にZCTを設置する場合
  処理方法：シールド接地線をZCTの中に通してから接地。
  理由：ZCTの負荷側でケーブルが地絡し、シールドテープを介して地絡電流ZCTを通る際、ケーブル導体の電流と反対側に地絡電流が流れるため磁束を打ち消し合ってしまう。そのため、もう一度シールド接地をZCTに貫通させて、磁束を発生させる必要がある。
- 負荷側にZCTを設置する場合
  処理方法：シールド接地線はZCTを通さずに接地。
  理由：ZCTの電源側でケーブルが地絡し、シールドテープを介して地絡電流ZCTを通った場合、ケーブル導体の電流と同じ方向に地絡電流が流れる事により、磁束を検出できるため。

シールド接地の処理を適切に選択しないと、保護継電器での保護範囲が大きく変わりますので、必ず注意しましょう。

変圧器のB種接地線に直接ZCTを取り付ける方法です。

ZCTの二次側端子には「k」「l」という記号が使われます。これは地絡継電器（GR/DGR）などの接続に使用します。

引用規格に基づき、極性を間違えないよう接続することが求められます。

JIS C 4601（高圧地絡継電器）等の関連規格に基づき、ZCTの二次端子（kt, lt）は継電器の入力端子と正しく接続されなければならない。逆接続すると、特に方向性を持つDGR（地絡方向継電器）では位相が反転し、事故時に動作しなくなります。

ZCTの二次側端子には「kt」「lt」という記号があります。

これはZCTの試験用端子となり、この端子間に電流を流す(ｋｔ→ｌｔへ)と電源側から負荷側に電流を流したときと同様の磁束が発生し、ZCTが正常に地絡電流を検出できているか二次側（ｋ、ｌ）に発生した電流値で確認できるようになっています。

現場の状況に合わせて、貫通型か分割型かを選択します。

実務でのミスを防ぐため、以下のポイントを必ずスキャンしてください。

ZCTは「ただ通せば良い」というものではありません。電技解釈や高圧受電設備規程に基づいた正しい施工が、波及事故を防ぐ唯一の手段です。
